Modulární chladicí jednotka Holtop s chlazením vzduchem a tepelným čerpadlem 65 kW, 75 kW, 130 kW

Stručný popis:

  • Navrhování více než 10 bezpečnostních ochranných funkcí;
  • Chladicí jednotka je vhodná pro provoz v širokém rozsahu venkovních teplot, od -20˚C do 48˚C
  • Systém udržuje provoz i při poruše částí kompresorů
  • Chladicí jednotka využívá modulární kombinovaný design (maximálně 16 jednotek)
  • Spouštění všech jednotek po krocích
  • Flexibilní aplikace
  • Inteligentní systém odmrazování
  • Řídicí systém PLC
  • Funkce inteligentního kombinovaného řízení
  • Volný přístup k systému automatizace budov


Detaily produktu

Štítky

Co je modulární vzduchem chlazený chladič?

Modulární vzduchem chlazená chladicí jednotka (tepelné čerpadlo) je centrální klimatizační jednotka využívající vzduch jako zdroj chladu a tepla a vodu jako chladivo. Lze ji integrovat s různými vzduchovými jednotkami, jako jsou fan-coilové jednotky nebo vzduchotechnické jednotky, a vytvořit tak centrální klimatizační systém.

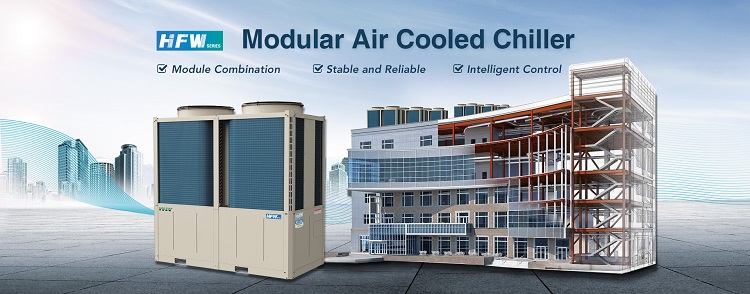

Modulární vzduchem chlazený chladič (tepelné čerpadlo) Holtop

Modulární vzduchem chlazený chladič (tepelné čerpadlo) Holtop má kompletní funkce. Je navržen s více než 10 bezpečnostními ochrannými funkcemi. Chladicí jednotka je vhodná pro provoz v širokém rozsahu venkovních teplot, od -20˚C do 48˚C. Systém dokáže udržet provoz i v případě selhání částí kompresoru. Chladicí jednotka využívá modulární kombinovanou konstrukci (maximálně 16 jednotek). Při spouštění více jednotek bude spouštění postupné, aby se snížil spouštěcí proud, snížil se nárazový proud do elektrické sítě a neovlivnila se bezpečnost ostatních elektrických zařízení. Chladicí jednotky jsou navrženy s inteligentním systémem odmrazování a řídicím systémem PLC. Použití je flexibilní. Další jednotky lze kdykoli přidat do kombinace, což je výhodné pro více fází investice. Jednotka se snadno instaluje, se systémem bez chladicí vody, s jednoduchým potrubím, mírnými náklady, krátkou dobou výstavby, umožňuje postupné investice, je široce používána v komerčních, průmyslových a občanských budovách, jako jsou vily, hotely, nemocnice, kancelářské budovy, restaurace, supermarkety a kina.

Struktura chladiče

design

SPOLEHLIVÝ PROVOZ

Integrovaná ochrana

Navrženo je více než 10 bezpečnostních ochranných funkcí, které zajišťují komplexní ochranu chladicí jednotky a systému. Jednotku lze ovládat pomocí vícerozměrného monitorovacího systému, který zajišťuje stabilní a efektivní provoz jednotky.
ochrana

Široký teplotní rozsah použití, bezproblémový provoz
Chladicí jednotka je vhodná pro provoz v širokém rozsahu venkovních teplot, od -20˚C do 48˚C.

pracovní teplota
Poznámka: Značky s plnou barvou představují provozní rozsah zařízení pro normální teplotu. Tečkované čáry představují rozšířený provozní rozsah zařízení pro nízké teploty.
Provoz chladicí jednotky při poruše
Jedna jednotka je navržena s více kompresory. Když jeden z kompresorů selže, zbývající kompresory v systému mohou i nadále normálně fungovat, aniž by to ovlivnilo provoz celého systému.

selhání operace

MODULÁRNÍ KOMBINACE
Chladicí jednotka využívá modulární kombinovaný design a nevyžaduje nastavování hlavní nebo podřízené jednotky. Každá kombinace umožňuje připojit maximálně 16 jednotek, i když jsou vyrobeny z různých modelů, aby splňovaly proměnlivé požadavky různých budov.

modulární kombinace
Kroky pro zahájení
Spouštění všech jednotek postupně, aby se snížil spouštěcí proud, zmírnilo přepětí v elektrické síti a neohrozila bezpečnost ostatních elektrických zařízení.

krokový start
Flexibilní aplikace

Investice:Přidejte si kdykoli další jednotky do kombinace, což je výhodné pro více fází investice.

Přeprava:Objem každé jednotky je kompaktní, lze ji přepravovat jednotlivě, na místě projektu není potřeba jeřáb, což šetří náklady na dopravu.

Instalace:Nepotřebuje strojovnu ani systém chlazené vody, pouze místo s dobrým větráním. Vodovodní potrubí je navrženo na boku jednotky, což usnadňuje připojení chlazené vody a šetří prostor při instalaci.

Systém:U systému cirkulace vody je kromě standardního použití systému s konstantním průtokem volitelné použití primárního čerpadla se systémem s proměnným průtokem a volitelně je možné zvolit i skříň s regulací otáček.

oběh

Inteligentní systém odmrazování

Díky snímání s vícerozměrným systémem, který přesně posoudí situaci s námrazou, si chladicí jednotka sama může zvolit nejlepší čas pro spuštění nebo ukončení odmrazování, aby se zabránilo nedostatečnému nebo nadměrnému odmrazování. V duplexním systému mohou jednotky dosahovat střídavého odmrazování. Při vytápění za extrémně nízkých teplot je pro lepší výkon vhodné nastavit ruční odmrazování.

rozmrazování



INTELIGENTNÍ ŘÍZENÍ



Inteligentní řídicí systém PLC:

Řídicí systém PLC kombinuje jednoduchost a pohodlí kabelového řídicího systému s výhodami centralizovaného systému skupinového řízení a dosahuje centralizovaného řízení skupin chladičů. Jeden řídicí systém PLC dokáže spravovat 1 až 8 skupin. Každá skupina může ovládat 1 až 16 modulárních chladičů. Systém dokáže ovládat až 128 modulárních chladičů. Řídicí systém také nabízí různé funkce, jako je přepínání skupinových režimů, nastavení teploty, ovládání zapnutí/vypnutí atd., které lze využít v mnoha aplikacích.



řízení



Bezplatný přístup k systému automatizace budov:

Standardní komunikační rozhraní RS485 pro budovy je dodáváno s otevřeným přístupem ke standardnímu komunikačnímu protokolu ModBus. Zařízení lze snadno připojit k systému řízení budovy (BAS) pro centralizované ovládání, což umožňuje snadnou inteligentní regulaci, zabraňuje zbytečnému plýtvání energií a šetří provozní náklady na klimatizaci.



Systém správy budov (BMS)

Úvodní videoModulární vzduchem chlazený chladicí agregát s tepelným čerpadlem. Řiďte se prosímYouTube kanál Holtopuabyste získali nejnovější aktualizaci.
